직교로봇

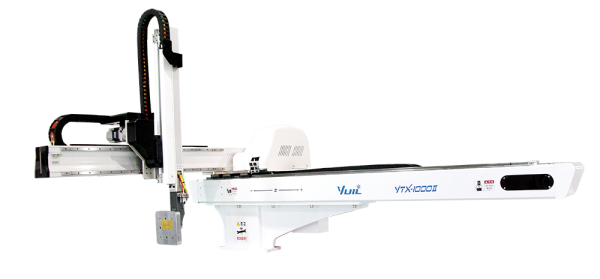

YTX-ll Series (2배속 전축Servo)

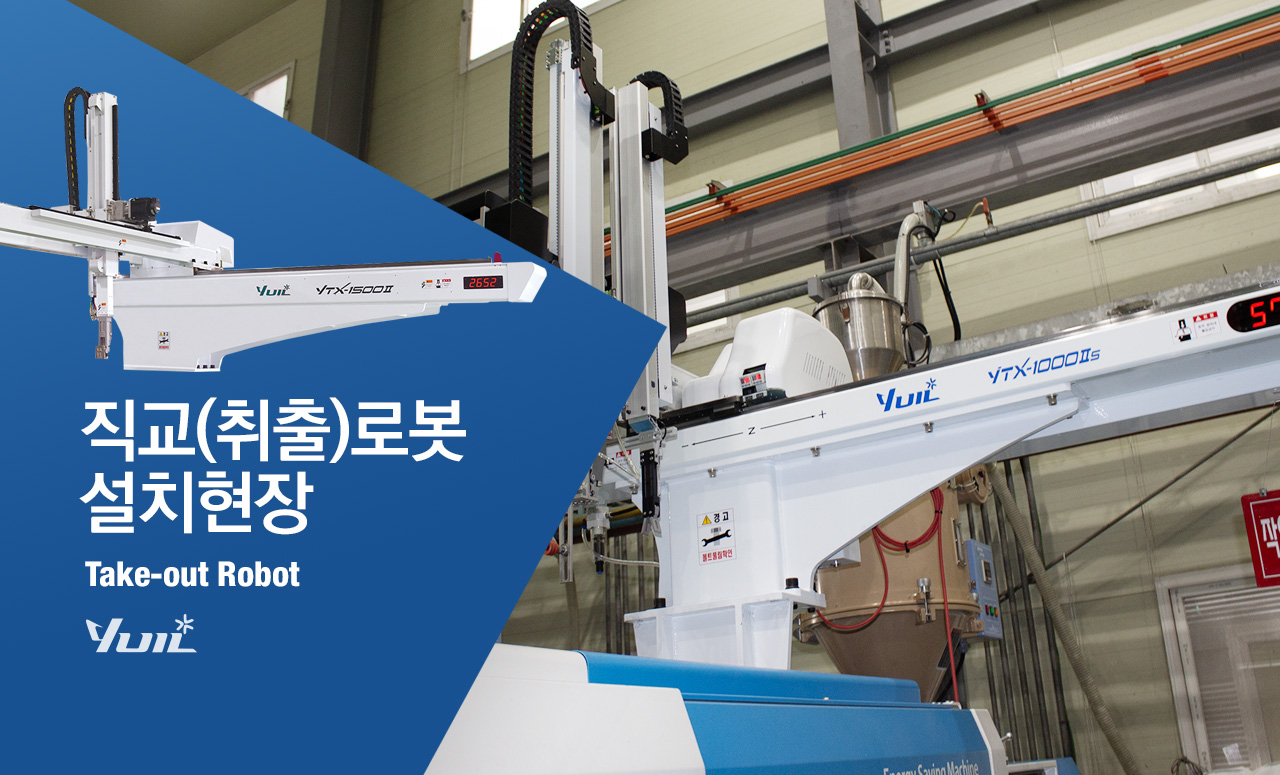

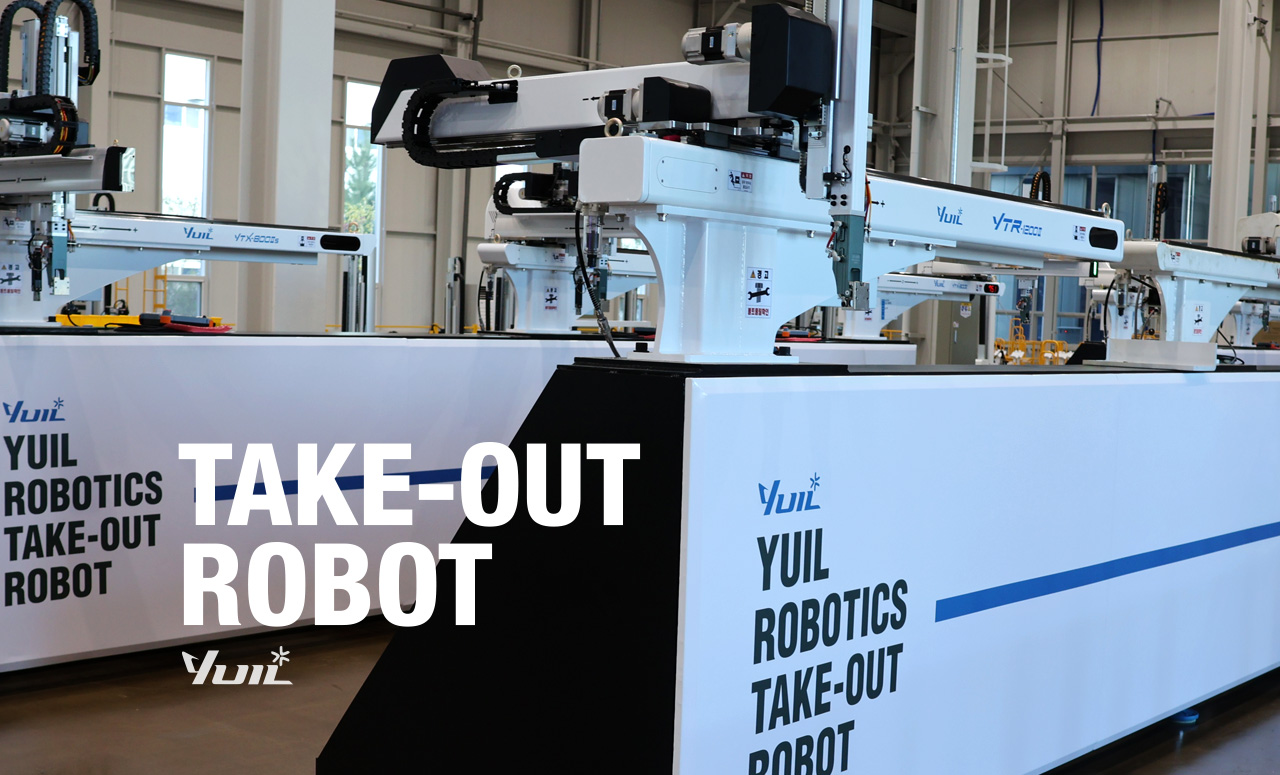

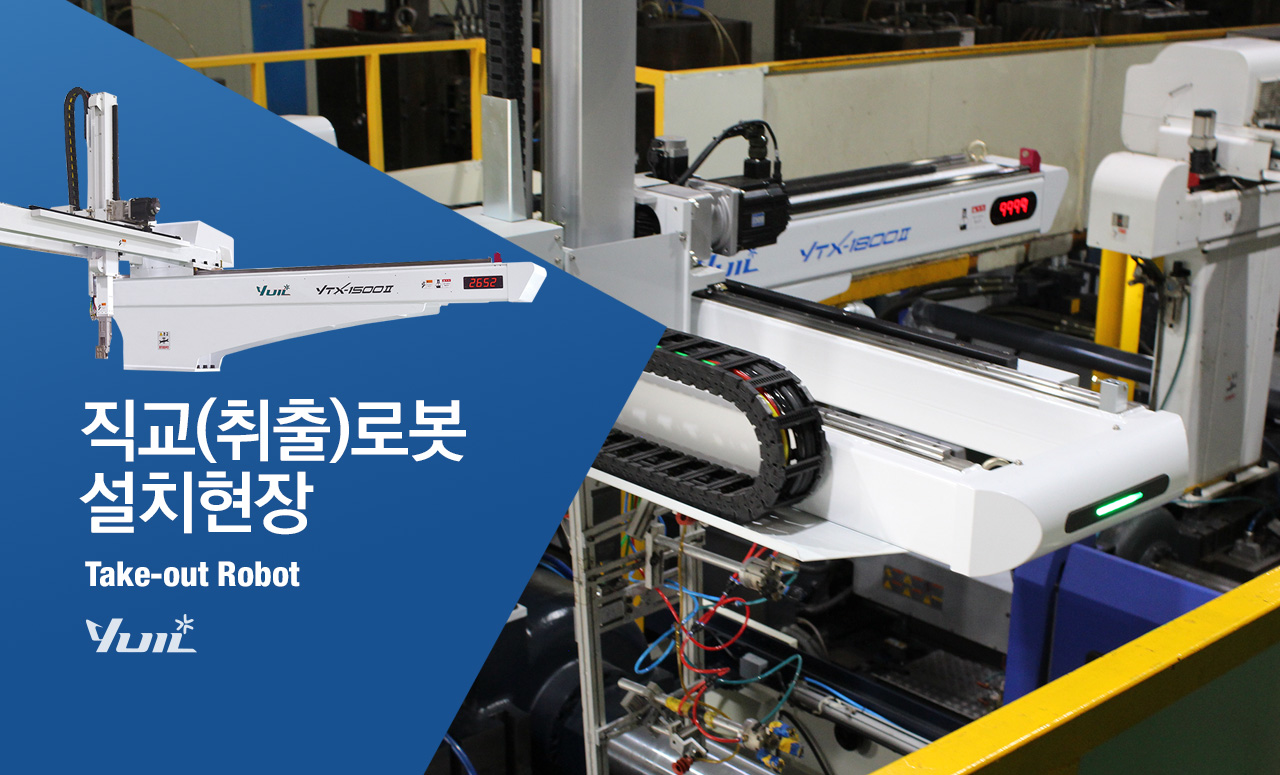

직교(취출)로봇(Take-out Robot)은 직선운동축(Linear Axis) 기반의 구조를 통해
제품을 수평·수직 방향으로 신속하고 안정적으로 이송하는 자동화 로봇입니다.
특히 사출성형기, 프레스, 금형 자동화 라인에서 제품 취출, 트리밍, 적재, 적치, 이송 등의 작업을 수행하며, 고속 동작과 높은 반복 정밀도로 생산성 향상 및 불량률 감소를 실현합니다.
또한 간단한 구조와 유지보수 용이성 덕분에 다품종·소량생산 환경에서도 효율적인 자동화 구현이 가능합니다.
카탈로그 다운로드 유일로보틱스_직교로봇.pdf
상담문의

PRODUCT SPEC

YTX-4000II

YTX-3000II

YTX-2500II

YTX-2000II

YTX-1800IIS

YTX-1800II

YTX-1500IIS

YTX-1500II

YTX-1300IIS

YTX-1300II

YTX-1200IIS

YTX-1200II

YTX-1000IIS

YTX-1000II

YTX-800IIS

YTX-800II

YTX-4000II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 4000
S -
스트로크 X축 P 2280
S -
스트로크 Z축 4800
공기소모량 65 (Nℓ/ Cycle)
전원설비용량 5.1 (kVA)
최대가반중량 80 (kg)
YTX-3000II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 3000
S -
스트로크 X축 P 2280
S -
스트로크 Z축 4500
공기소모량 65 (Nℓ/ Cycle)
전원설비용량 5.1 (kVA)
최대가반중량 60 (kg)
YTX-2500II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 2500
S -
스트로크 X축 P 2100
S -
스트로크 Z축 4000
공기소모량 50 (Nℓ/ Cycle)
전원설비용량 4.5 (kVA)
최대가반중량 45 (kg)
YTX-2000II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 2000
S -
스트로크 X축 P 1800
S -
스트로크 Z축 3500
공기소모량 45 (Nℓ/ Cycle)
전원설비용량 3.8 (kVA)
최대가반중량 30 (kg)
YTX-1800IIS
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 1800
S 1800
스트로크 X축 P 1400
S 1400
스트로크 Z축 2500
공기소모량 22 (Nℓ/ Cycle)
전원설비용량 3.8 (kVA)
최대가반중량 25 (kg)
YTX-1800II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 1800
S -
스트로크 X축 P 1600
S -
스트로크 Z축 2500
공기소모량 22 (Nℓ/ Cycle)
전원설비용량 2.9 (kVA)
최대가반중량 25 (kg)
YTX-1500IIS
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 1500
S 1500
스트로크 X축 P 1040
S 1040
스트로크 Z축 2000
공기소모량 8.0 (Nℓ/ Cycle)
전원설비용량 3.0 (kVA)
최대가반중량 15 (kg)
YTX-1500II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 650 ~4000ton
컨트롤러 K3-900
스트로크 Y축 P 1500
S -
스트로크 X축 P 1240
S -
스트로크 Z축 2000
공기소모량 8.0 (Nℓ/ Cycle)
전원설비용량 2.0 (kVA)
최대가반중량 15 (kg)
YTX-1300IIS
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 1300
S -
스트로크 X축 P 850
S 850
스트로크 Z축 2000
공기소모량 8.0 (Nℓ/ Cycle)
전원설비용량 3.0 (kVA)
최대가반중량 10 (kg)
YTX-1300II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 1300
S -
스트로크 X축 P 800
S -
스트로크 Z축 2000
공기소모량 8.0 (Nℓ/ Cycle)
전원설비용량 2.0 (kVA)
최대가반중량 10 (kg)
YTX-1200IIS
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 1200
S -
스트로크 X축 P 800
S 800
스트로크 Z축 1800
공기소모량 7.0 (Nℓ/ Cycle)
전원설비용량 2.4 (kVA)
최대가반중량 10 (kg)
YTX-1200II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 1200
S -
스트로크 X축 P 750
S -
스트로크 Z축 1800
공기소모량 7.0 (Nℓ/ Cycle)
전원설비용량 1.5 (kVA)
최대가반중량 10 (kg)
YTX-1000IIS
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 1000
S 600
스트로크 X축 P 750
S 600
스트로크 Z축 1600
공기소모량 7.0 (Nℓ/ Cycle)
전원설비용량 2.4 (kVA)
최대가반중량 8 (kg)
YTX-1000II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 1000
S -
스트로크 X축 P 750
S -
스트로크 Z축 1600
공기소모량 7.0 (Nℓ/ Cycle)
전원설비용량 1.5 (kVA)
최대가반중량 8 (kg)
YTX-800IIS
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 800
S 800
스트로크 X축 P 500
S 500
스트로크 Z축 1400
공기소모량 6.0 (Nℓ/ Cycle)
전원설비용량 2.4 (kVA)
최대가반중량 5 (kg)
YTX-800II
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 100 ~650ton
컨트롤러 K3-900
스트로크 Y축 P 800
S -
스트로크 X축 P 650
S -
스트로크 Z축 1400
공기소모량 6.0 (Nℓ/ Cycle)
전원설비용량 1.5 (kVA)
최대가반중량 5 (kg)
